產品簡介：

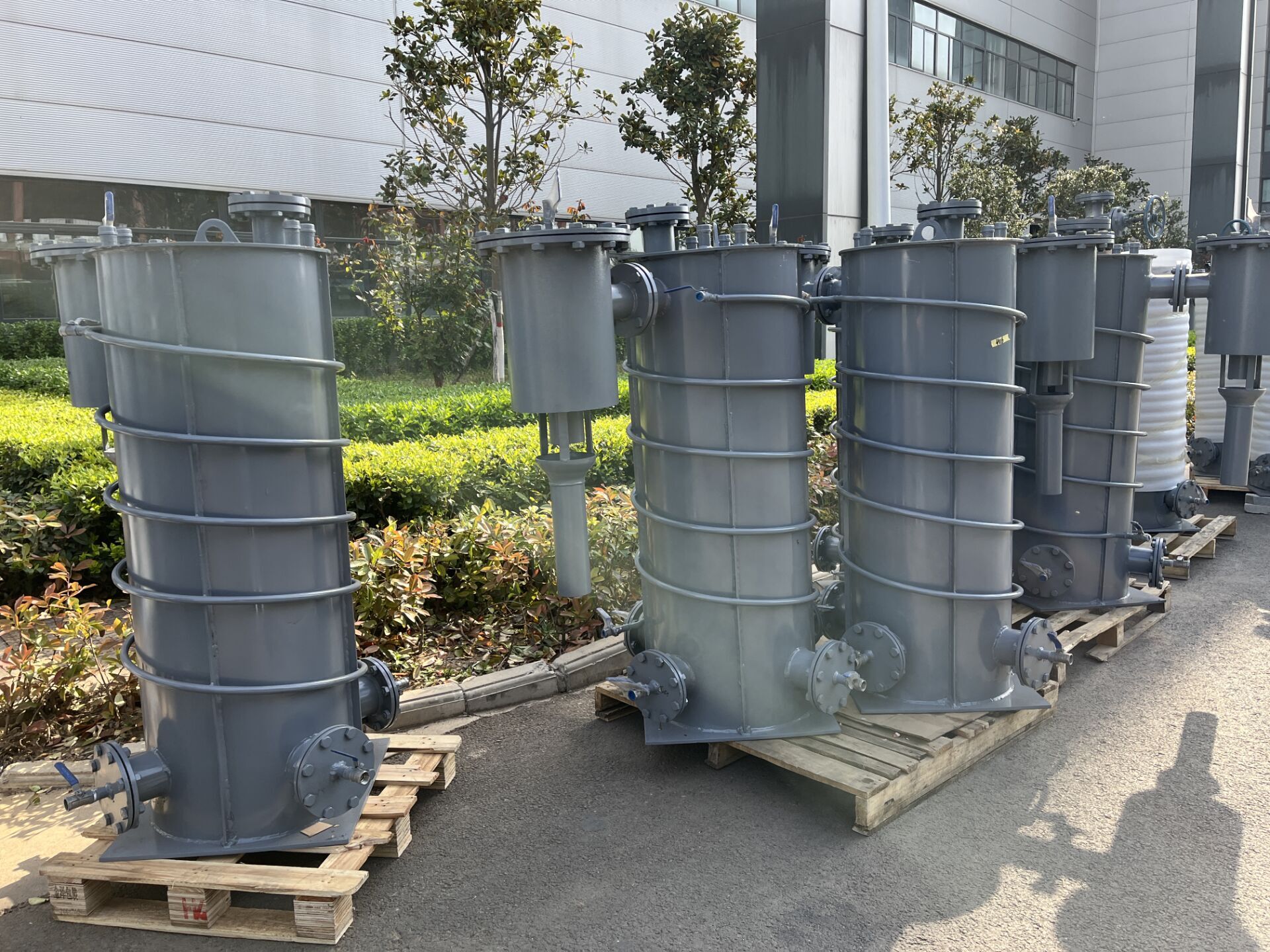

煤氣在管道中輸送的時候，其中部分的飽和汽和機械水會分離出來。給煤氣輸送、煤氣管道設施和用戶的使用帶來不利影響。因此，必須及時將冷凝水從管道中排出。排水器就是專門用于從煤氣管道中排出冷凝水的設備。
(1）能夠實現連續排水。
(2）能有效防止煤氣泄漏。
(3）具有良好的耐擊穿性能。
(4）具有一定的保安釋壓能力。
(5）便于清理進入排水器的灰渣、油泥。
(6）故障率低，可靠性高。
(7）操作簡便，維護工作量小。
( 8）結構簡單，沒有活動零部件。
（9）便于對排水器運行狀況進行觀察和監視。
(10）制造、運行和維護成本低。
(11〉便于收集、處理污水和污泥，無能源消耗，節能環保性能好。
通常用在煤氣管道上使用的有直排式排水器（干式排水器）和水封式排水器（濕式排水器、小水封)。水封式排水器又分為臥式排水器和立式排水器。排水器的選擇應滿足使用性能要求。
1、直排式排水器儲水簡的容積不小于每日可能的最大排水量的2倍;
并且不小于40 L。
2、水封式排水器的擊穿壓力P
. P>P1+ 500 mm水柱
·對于重要的排水器P> P1+800 mm水柱
上式中的P1為煤氣主管的計算壓力。
3、排水器與煤氣管道之間的連接管
直排式排水器的連接管大小
·煤氣主管大于1000mm，連接管直徑為100mm。
·煤氣主管大于400mm、小于等于1000mm，連接管直徑為80mm。
·煤氣主管小于等于400mm，聯接管直徑不小于50mm。
·如是焦油含量較高的焦爐煤氣，或連接管長度大于4m，連接管直徑在上述尺寸基礎上可提高一檔，以免聯接管容易堵寒。
1、水封式排水器的連接管
·煤氣中焦油含量較少的
煤氣主管小于800mm，連接管內徑為80mm。
煤氣主管大于等于800mm，小于2000mm，連接管內徑為 100mm。
煤氣主管大于等于2000mm，連接管內徑為125mm。
·煤氣中焦油含量較高，如焦爐煤氣、焦爐混合煤氣管道的前段，或冷凝水量較大的，連接管內徑在前面尺寸基礎上可提高一檔。
·對于有大排水量要求的水封排水器，如大水封處的排水器，連接管內徑根據放水的需要，選擇大于等于140mm。
2、水封的筒體
·一般計算壓力在1.2 m水柱以下采用單級水封，大于1.6 m水柱采用復式水封，以減小排水器高度。在1.2~ 1.6m之間可根據具體情況選用。
·單級水封筒體內徑不小于連接管內徑的4倍。
·復式水封簡體內徑在連接管內徑小于等于100mm時，不小于連接管內徑的5倍;大于100mm時，不小于連接管內徑的4.5倍。
·水封的每個室都要有放水管和清渣孔。筒體內部的管子下部與筒體底面的距離不小于200mm。保證有足夠存渣的容積。
3、排水器的材質
普碳結構鋼排水器的材質不低于Q235。
不銹鋼排水器的材質不低于0Cr18Ni9 (304)
