疊片過濾器

品牌：佳潔寶濾器
型號：JJB系列
濾材：碳鋼
過濾精度：10微米
公稱壓力：0.9MPa
過濾介質：工業污水
應用領域：食品、紡織、冶金、塑料、醫藥、建材

產品簡介：

　疊片過濾器作為灌溉水中的二級過濾，有效地去除灌溉泥水中的纖維狀雜志，尤其對軟性雜志和纖維雜志有很高的撲捉能力。

在線咨詢

疊片過濾器作為灌溉水中的二級過濾，該過濾器有效地去除灌溉泥水中的纖維狀雜志，尤其對軟性雜志和纖維雜志有很高的撲捉能力。

技術參數：

原水水質	優良水質			一般水質			較差水質			很差水質			進出水口管道 (DN)	H (mm)	H1 (mm)	H2 (mm)	D (mm)	L (mm)
過濾精度	200μ	100μ	50μ	200μ	100μ	50μ	200μ	100μ	50μ	200μ	100μ	50μ
過濾器型號	流量(m3/h)			流量(m3/h)			流量(m3/h)			流量(m/h )
DLLF-2-2	≤38	≤30	≤22	≤29	≤22	≤18	≤21	s15	≤13	≤13	s10	≤8	80	884.5	150	413	776.5	615
DLLF-2-3	57	45	33	43	33	26	31	22	18	18	14	10	100	904	160	432.5	796	890
DLLF-3-2	74	60	40	56	44	32	40	30	22	24	19	13	100	1049	175	461	875	615
DLLF-3-3	111	9o	60	84	66	48	60	45	33	36	28	19	150	1074.5	175	486.5	933	89o
DLLF-3-4	148	120	80	112	88	64	80	60	44	48	37	26	150	1092	192.5	504	933	1165
DLLF-3-5	185	150	100	140	110	80	10o	75	55	60	47	32	150	1092	192.5	504	933	1440
DLLF-3-6	222	180	120	168	132	96	120	9o	66	75	56	39	200	1212	252.!	570	1000	1715
DLLF-4-3	224	176	128	168	129	102	120	88	70	72	55	40	150	1350	190	500	1200	950
DLLF-4-4	280	210	160	210	154	128	150	105	88	9o	65	51	200	1500	300	630	1200	1225
DLLF-4-5	374	294	214	281	205	171	200	147	118	120	91	68	200	1500	300	630	1200	1500
DLLF-4-6	448	352	256	336	258	205	240	176	141	144	109	81	250	1630.5	350	680	1200	1775
DLLF-4-7	522	410	298	392	301	238	280	205	164	168	127	94	250	1630.5	350	680	1200	2050
DLLF-4-8	597	469	341	448	344	273	320	234	188	192	146	108	300	1800	400	780	1200	2325
※實際流量與水質及過濾精度有直接關系，詳情請向公司咨詢。

產品特點：

1、精確過濾：

疊片過濾器可根據用水要求選擇不同精度的過濾盤片，有20微米、55微米、100微米、 130微米、200微米、400微米等多種規格，過濾比大于85%。

2、高效反洗：

由于反洗時將過濾孔隙完全打開，加上離心噴射作用，達到了其他過濾器無法達到的清洗效果。每個過濾單元反洗過程只需10到20秒即可完成。

3、全自動運行，連續出水：

時間和壓差控制反洗啟動。在過濾器系統內，各個過濾單元和工作站間按順序進行反洗。工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小，過濾和反洗效果不會因使用時間而變差。

4、模塊化設計：

用戶可按需取舍過濾單元并聯數量，靈活可變，互換性強。可靈活利用現場邊角空間，因地制宜安裝占地少。

5、維護簡單：

幾乎不需日常維護，檢查亦不需專用工具，可拆卸零部件很少

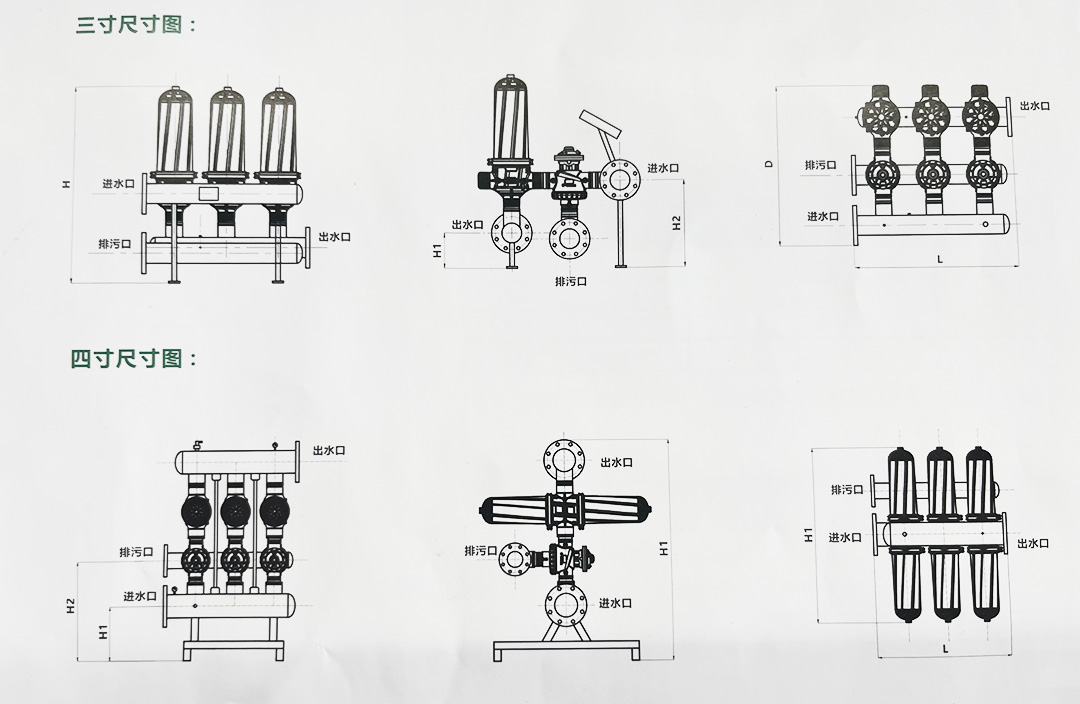

尺寸圖：

疊片式過濾器尺寸圖

工作原理：

疊片式過濾器水流通過過濾進水口進入過濾器內，通過過濾疊片時過濾疊片在彈簧力和水力的作用下被緊緊地壓在一起，雜質顆粒被截留在疊片交叉點，經過過濾的水從過濾器主通道中流出，此時單向膈膜閥處于開啟狀態。

應用范圍：

廣泛應用于工業、商業領域，如食品、紡織、冶金、塑料、醫藥、建材、造紙、工業及商業建筑的暖通空調系統、灌溉、廢水處理、污水再生、市政供水、自來水廠、大型發電廠、化工企業、及應急情況過濾等領域，過濾等級按后級用水系統或設備對水質的要求、用水場合對水質的要求確定。
